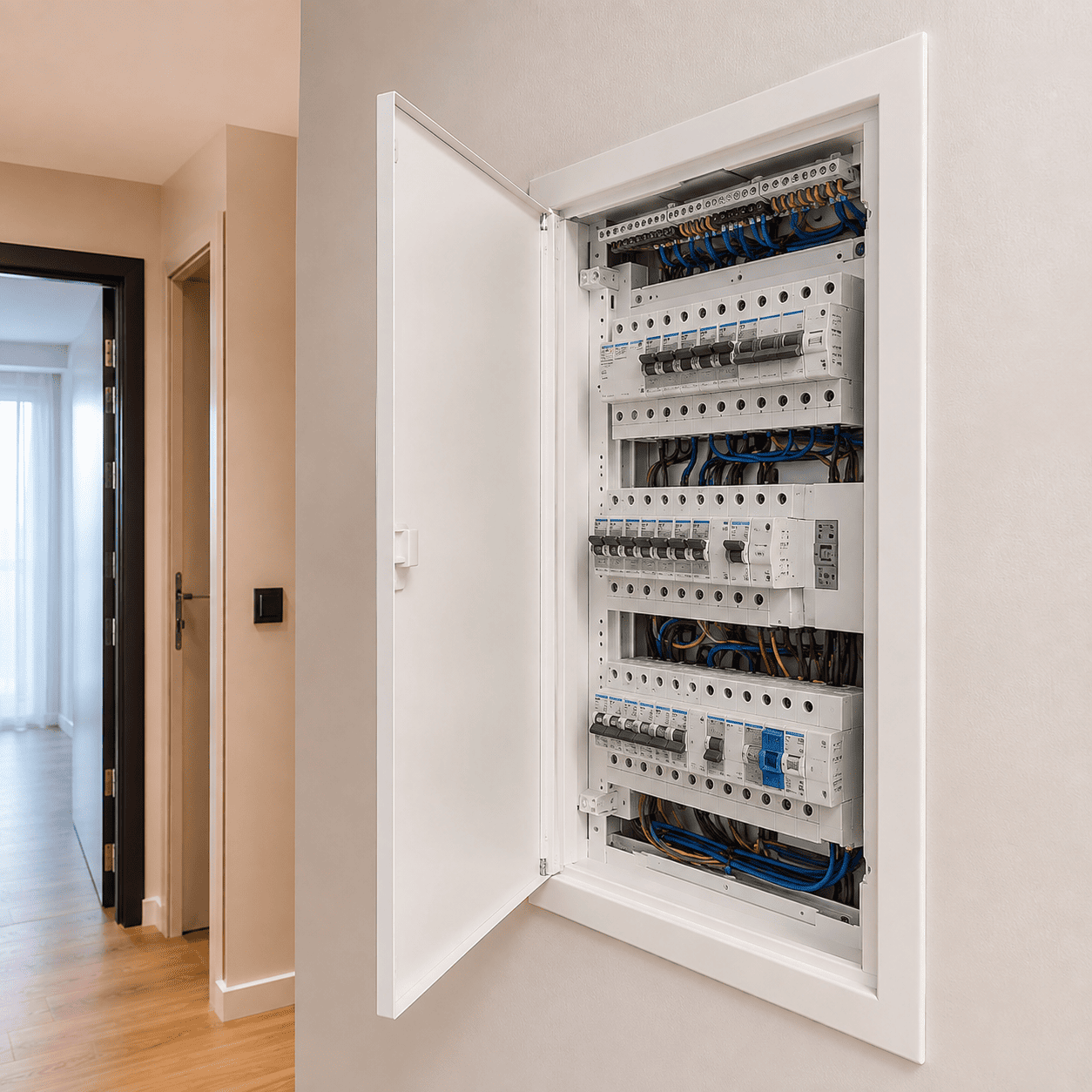

Что находится в электрическом щитке квартиры: автоматы, УЗО и выделенная мощность простыми словами

Электрический щиток — одна из тех вещей, которыми большинство людей начинает интересоваться только в момент, когда в квартире внезапно пропадает свет. До этого маленькие переключатели выглядят почти одинаково, а подписи вроде «розетки комнаты» или «варочная панель» кажутся делом электрика. Но перед ремонтом полезно понимать хотя бы базовую логику. Это помогает правильно спланировать технику и не обнаружить после установки кухни, что духовка, чайник и посудомойка одновременно перегружают одну линию.

Что делает автомат

Автоматический выключатель защищает электрическую линию от перегрузки и короткого замыкания. Если по проводу идет ток выше допустимого, автомат отключает питание. Именно поэтому постоянно выбивающий автомат — не повод сразу заменить его на более мощный. Иногда он как раз честно сообщает, что линия работает за пределами расчетной нагрузки.

Автомат подбирается не только под технику, но и под сечение кабеля. Если поставить устройство с завышенным номиналом, кабель может начать нагреваться раньше, чем сработает защита.

Что такое УЗО

УЗО решает другую задачу. Оно следит за утечкой тока и отключает линию, если часть тока уходит не туда, куда должна. Это один из элементов защиты человека от поражения электрическим током.

Проще представить так: автомат в первую очередь защищает проводку от аварийной нагрузки, а УЗО реагирует на опасную утечку. В современных схемах также встречаются дифференциальные автоматы, которые совмещают несколько функций в одном устройстве.

Почему в щитке так много линий

Хорошую электрику не собирают по принципу «один автомат на всю квартиру». Отдельные группы делают для освещения, розеток, кухни, мощной бытовой техники и других потребителей. У этого есть две причины. Первая — безопасность и правильный расчет нагрузки. Вторая — удобство. Если нужно заменить розетку в спальне, не обязательно полностью обесточивать квартиру и оставлять холодильник без питания.

Особое внимание обычно уделяют мощной технике: варочной панели, духовке, кондиционеру, водонагревателю, стиральной и посудомоечной машине. Для части оборудования предусматриваются отдельные линии.

Что такое выделенная мощность

У квартиры есть предел мощности, которую она может получать из сети. Его нельзя бесконечно увеличивать заменой автоматов внутри щитка. Поэтому еще до ремонта стоит составить список крупной техники. Если одновременно планируются электрическая варочная панель, духовка, несколько кондиционеров, теплые полы и водонагреватель, электрику нужно проектировать с учетом реальной нагрузки, а не числа свободных розеток.

Почему электрику лучше продумать вместе с мебелью

Розетка — финальная точка, но за ней стоит целая линия. Если кухня уже заказана, а потом выясняется, что варочная панель находится на другой стене, перенос может потребовать штробления и переделки отделки. Поэтому сначала стоит определить расположение кухни, крупной техники, рабочего места, телевизора и кондиционеров, а уже затем окончательно собирать схему электрики.

Что полезно подписать в щитке

После ремонта каждый автомат должен иметь понятную подпись. Не «А3» и «гр. 5», а нормальное человеческое обозначение: «свет спальни», «розетки кухни», «стиральная машина». Через несколько лет это сэкономит гораздо больше времени, чем кажется. Особенно если ремонт выполняла бригада, а пользоваться системой будет уже собственник.
